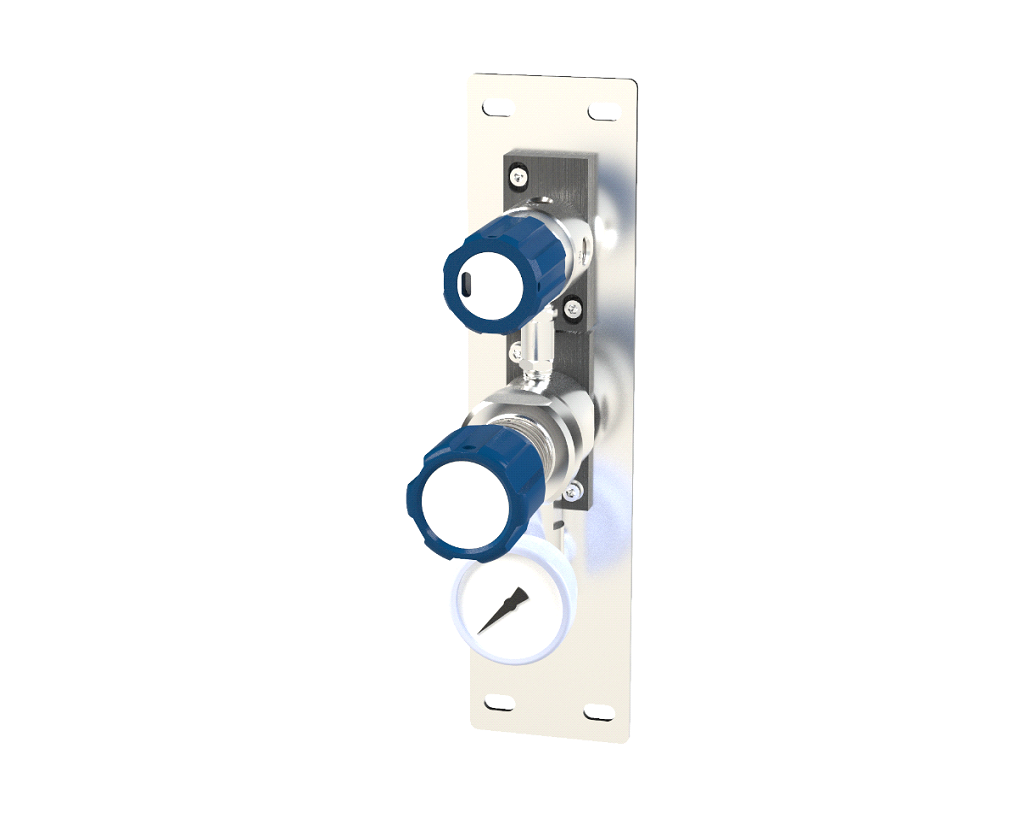

Описание

Корпуса арматуры: SS 316
Мембраны: Elgiloy (Co40NiCrMo)
Фитинги и встроенный фильтр: SS 316L
Уплотнения: PCTFE
Основание: SS 304
Держатели арматуры: PA6

Спецификация:
Входное давление: 6; 20,7
Выходное давление, МПа [psi]: до 0,15; 0,35; 0,7; 1
Коэффициент потока: Cv=0,15

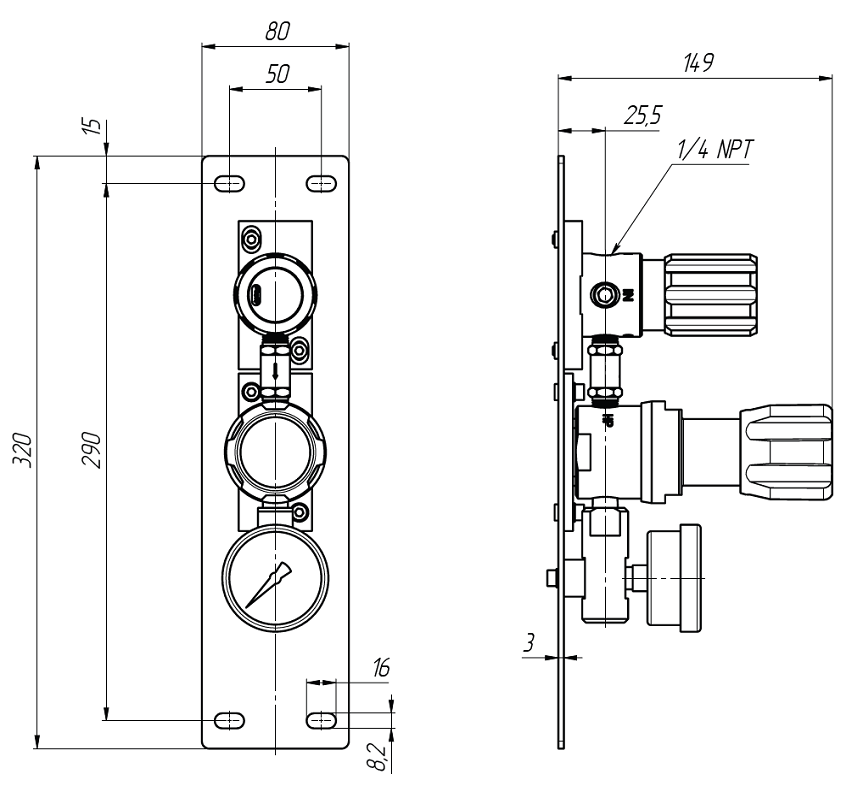

Присоединение: 1/4 NPT внутр.
Температурный диапазон: от минус 40 до 60С
Максимальная утечка (гелий): 5·10-9 Па·м3/с, 4,9·10-8 станд.см3/с (sccs)
Масса, не более: 4 кг

Параметры редуктора:
Входное давление, МПа [psi]: 6; 20,7
Выходное давление, МПа [psi]: до 0,15; 0,35; 0,7; 1
Коэффициент потока: 0,09…0,15

Параметры клапана:
Рабочее давление, МПа [psi]: до 20
Коэффициент потока: 0,2…0,23

Параметры манометра:
Класс точности: 2,5
Предел измерений, МПа: 0,2; 0,5; 1,1; 1,6
Диаметр корпуса: 2” (50 мм)

Характеристики

• Диапазон температур: от минус 40 до 60С
